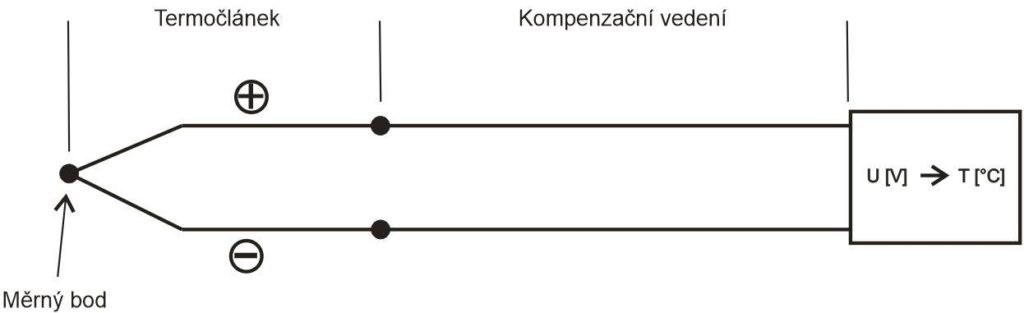

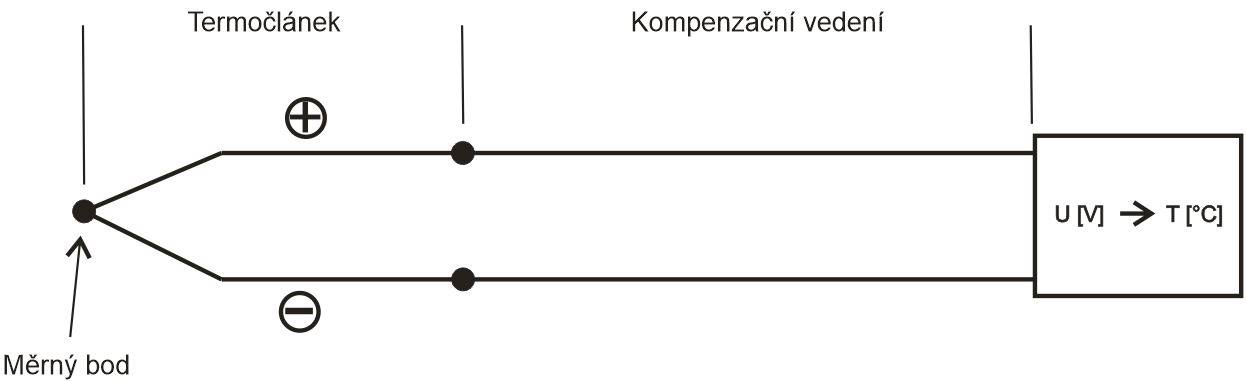

Princip měření teploty termočlánkem:
Měření využívá termoelektrického jevu, kde se změna teploty na svařeném konci termočlánku odečítá jako změna napětí na „studeném“ konci.

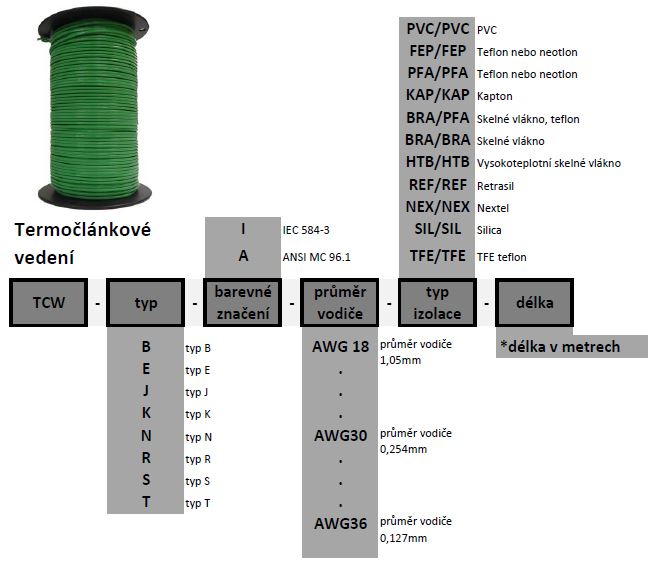

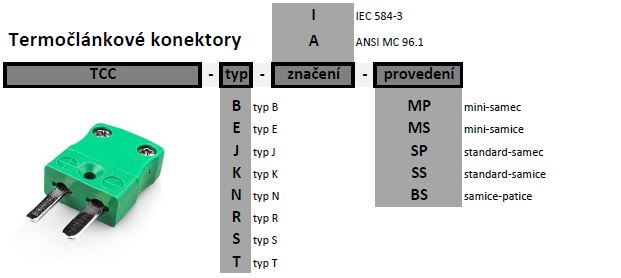

Objednací kódy produktů:

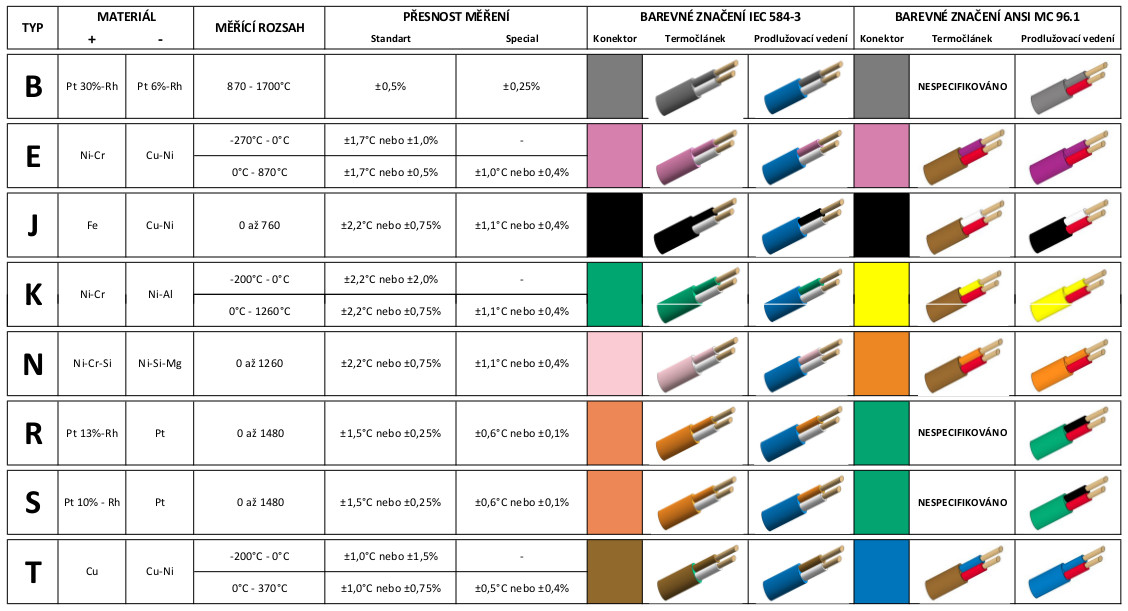

Barevné značení termočlánků a konektorů podle ANSI a IEC, rozsahy a tolerance:
Izolace termočlánkových drátů:
| Označení | Vrchní izolace | Izolace vodičů | Teplotní odolnost | Odolnost proti abrazi | Flexibilita | Odolnost vůči vodě |
| PVC/PVC | PVC | PVS | -40°C až 105°C | dobrá | výborná | good |
| FEP/FEP | FEP (Teflon nebo Neoflon) | FEP (Teflon nebo Neoflon) | -200°C až 200°C | výborná | dobrá | výborná |
| PFA/PFA | PFA (teflon nebo Neotlon) | PFA (teflon nebo Neotlon) | -267°C až 260°C | výborná | dobrá | výborná |
| KAP/KAP | Kapton | Kapton | -267°C až 316°C | výborná | dobrá | dobrá |
| BRA/PFA | Skelné vlákno | PFA (teflon nebo Neotlon) | -73°C až 260°C | dobrá | dobrá | výborná |
| BRA/BRA | Skelné vlákno | Skelné vlákno | -73°C až 482°C | slabá | dobrá | slabá |
| HTB/HTB | Vysokoteplotní skelné vlákno | Vysokoteplotní skelné vlákno | -73°C až 704°C | slabá | dobrá | slabá |
| REF/REF | Refrasil | Refrasil | -73°C až 871°C | slabá | dobrá do 315°C | slabá do 315°C |
| NEX/NEX | Nextel | Nextel | -73°C až 1204°C | slabá | dobrá | slabá |
| SIL/SIL | Silica | Silica | -73°C až 1038°C | slabá | dobrá | slabá |
| TFE/TFE | TFE teflon | TFE teflon | -267°C až 260°C | výborná | dobrá | výborná |
Porovnání charakteristik termočlánků:
Referenční tabulky jednotlivých typů termočlánků:
termočlánek – typ B
termočlánek – typ E
termočlánek – typ J
termočlánek – typ N
termočlánek – typ R
termočlánek – typ S
termočlánek – typ T
